Kantonale Radweg | Canobbio-Sureggio | 2017
Es handelt sich hier um drei Fussgängerbrücken im Wald zwischen Tesserete und Canobbio.
Dieser Fussgängerweg führt genau über die ehemalige Bahnlinie Lugano – Tesserete und verbindet die beiden Gemeinden Capriasca und Canobbio miteinander.

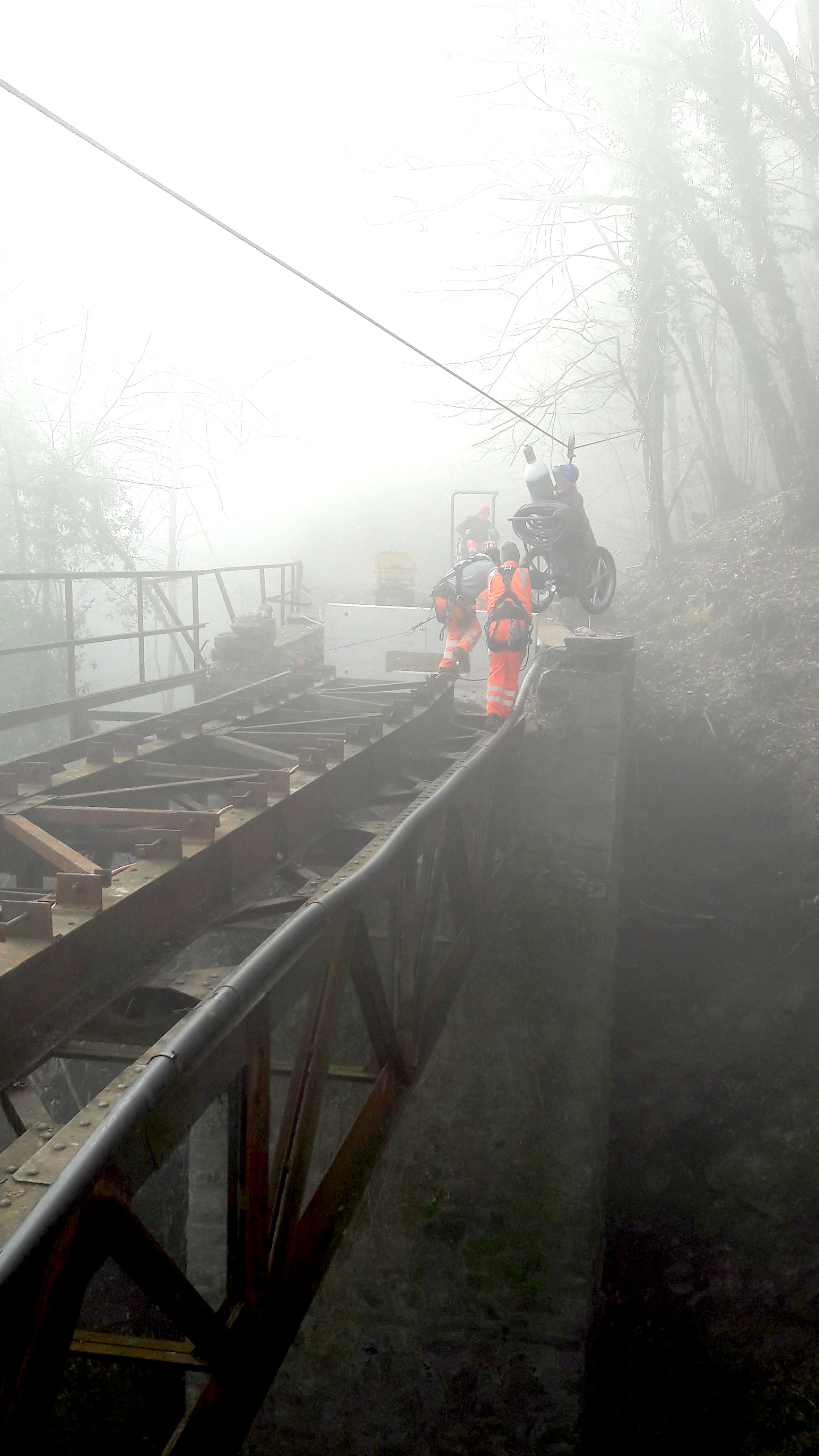

Die Brücken werden über die alten, bestehenden Brücken montiert, die sich an ihrer ursprünglichen Position befinden und die damalige Bahnlinie bezeugen.

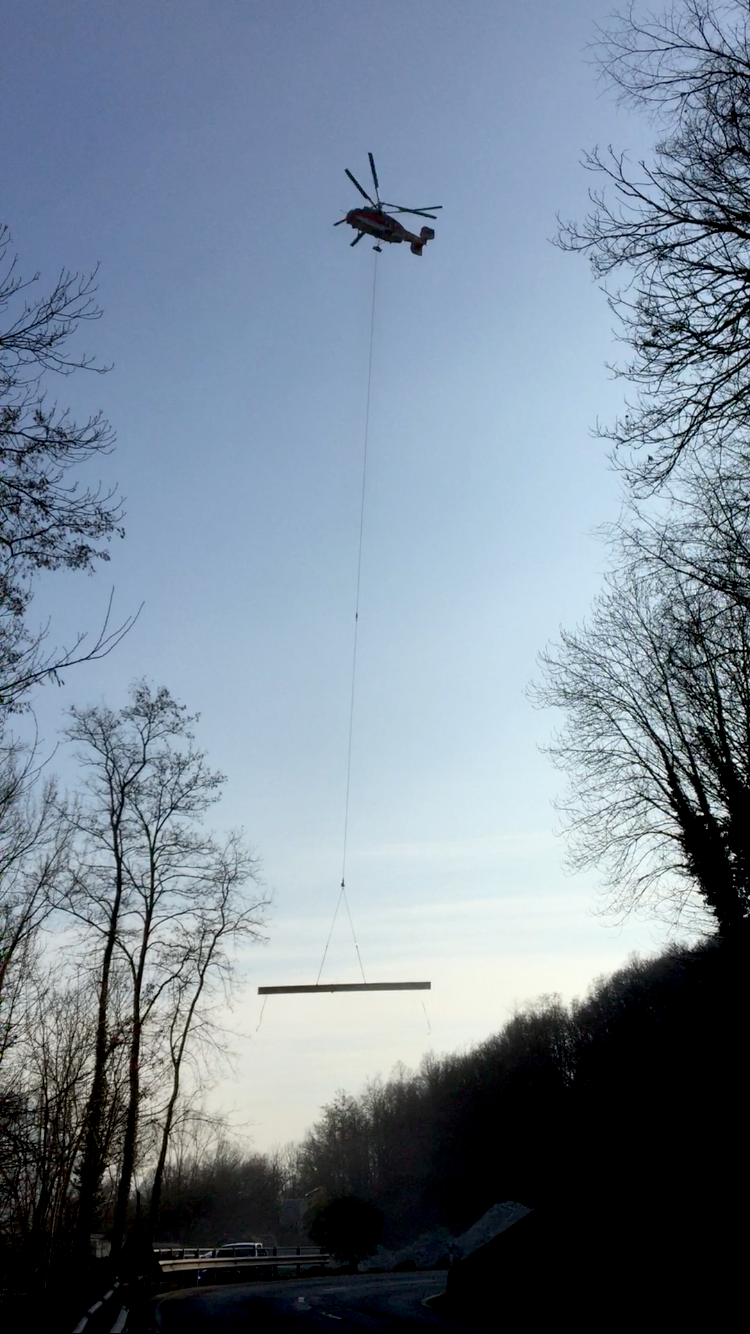

Die Strukturen bestehn aus tragenden Balken die untereinander mittels verschraubter Verstrebung in L-Profilen untereinander verbunden sind. Darüber verlaufen der Gehweg und die Holzgeländer. Die Besonderheit dieses Objekts waren die schwierigen Montagemodalitäten. Die Brücken 2+3 wurden mittels einem Kamov-Helikopter platziert und die Brücke 1, welche grösser ist als die andere beiden, wurde mittels Vorschub montiert.
Technische Eigenschaften
Passerelle 1:
- Gewicht 22 ton
- Länge 30 m
- Breite 2,50 m
- Höhe 1,00 m
Passerelle 2:
- Gewicht 16 ton
- Länge 20 m
- Breite 2,50 m
- Höhe 0,75 m
Passerelle 3:
- Gewicht 16 ton
- Länge 20 m
- Breite 2,50 m
- Höhe 0,75 m
Stahl S275
Oberflächenbehandlung: Feuerverzinkung
Objekt | Kantonale Radweg |
---|---|
Ort | Canobbio-Sureggio | Art |
Fahrrad- und Fussgängerbrücken |
Baujahr | 2017 |
Bauherr | Mancini & Marti SA | Bellinzona |
Ingenieur | Studio Ingegneria Lepori SA | Tesserete |
Architekt | Orsi & Associati | Bellinzona |
Bauleitung | Dipartimento del territorio | Ufficio della Direzione Lavori del Sottoceneri | Lamone - Taverne |
Stahl Tonnen | 54 |
