CST5 Unterkünfte Modul 1 – Metallkonstruktionen und Wendeltreppe | Tenero | 2024

Officine Ghidoni SA hat im Auftrag des Bundesamts für Bauten und Logistik (BBL) zur Realisierung des Ersatzneubaus „Unterkünfte Mod 1“ beigetragen, der Teil der fünften Ausbauetappe des Centro Sportivo Tenero ist. Das Projekt umfasste die Lieferung und Montage komplexer Metallstrukturen für Loggien, Geländer, Treppen und technische Einrichtungen, mit integrierten technischen und architektonischen Lösungen.

Verbundstruktur und lackierte Stahl-Loggien

Das 55 Meter lange und 14 Meter hohe Gebäude wurde als erdbebensichere Mischstruktur konzipiert. Die äußeren Loggien an den Hauptfassaden bestehen aus S355-Stahlrohren, die auf Edelstahlstützen verankert sind und über Winkelausleger mit der Tragstruktur verbunden wurden. Die Lasten zwischen Innen- und Außenstruktur werden durch spezielle Druckblöcke übertragen. Alle Metallteile erhielten eine weiße Duplex-Beschichtung, die sowohl ästhetische Einheitlichkeit als auch langfristige Beständigkeit gewährleistet.

Wendeltreppe und technische Ausstattung

Ein zentrales architektonisches Element ist die außenliegende Wendeltreppe, die alle vier Stockwerke miteinander verbindet. Sie wurde aus 15 mm starkem, gewalztem Stahlblech gefertigt und mit Gitterroststufen ausgestattet. Die Treppe verfügt über eine Zugangstür und ein Einbruchschutzgitter. Die Konstruktion wurde in zwei vorgefertigten Segmenten à 7 Tonnen geliefert und vor Ort zu einem monolithischen Körper verschweißt.

Im Innenbereich wurden weitere Geländer und Schutzvorrichtungen installiert, darunter eine zweite Zugangstreppe mit einer lackierten Metallgittertür. Dieselben Gitterelemente wurden für die Einfriedung des Fahrradraums mit Schiebetoren sowie für das Geländer im Erdgeschoss in Richtung der zukünftigen Schwimmbäder verwendet.

Details aus Aluminium und Edelstahl

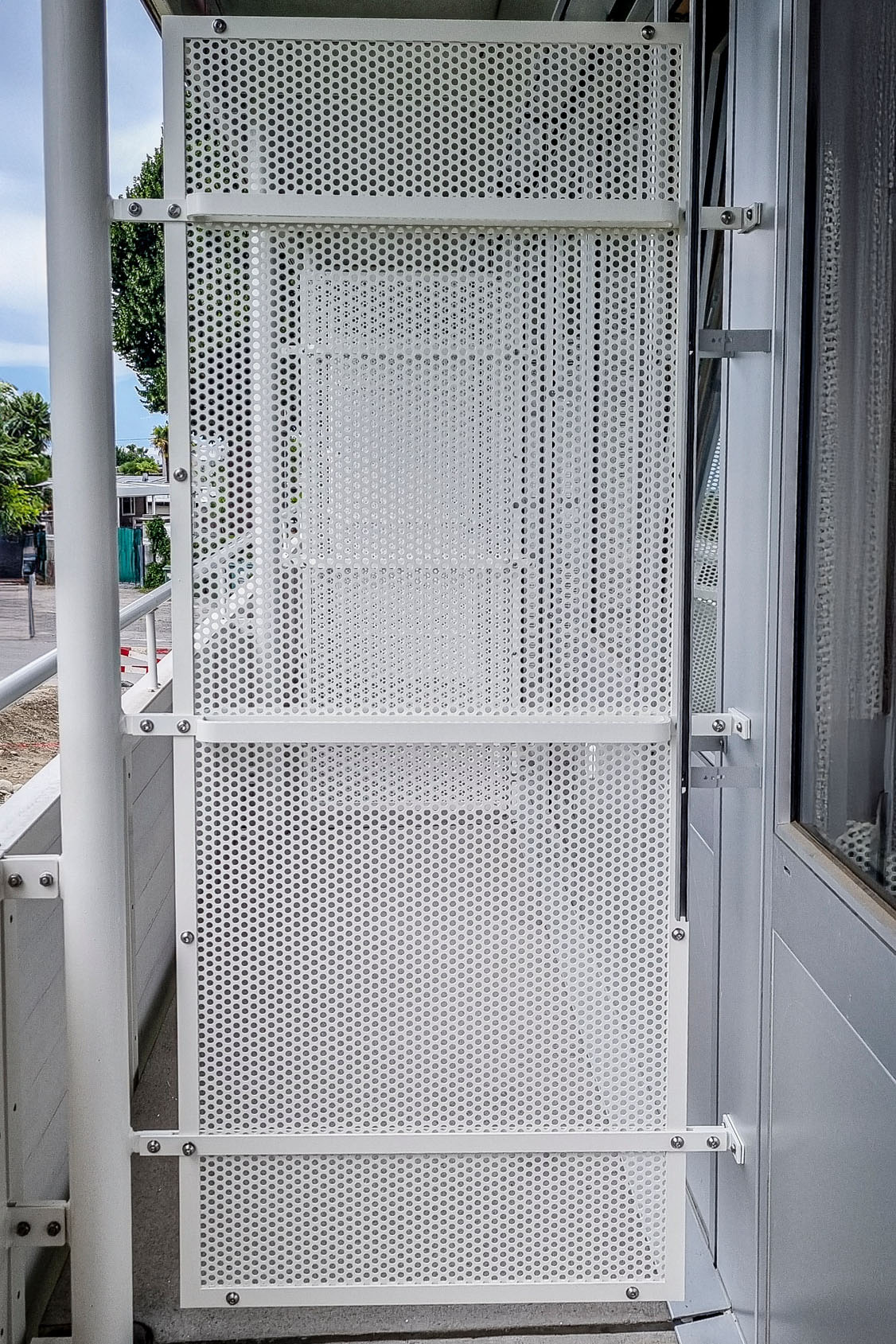

Auf den Balkonen der Zimmer sorgen Trennwände aus Aluminium und Lochblech für Privatsphäre, während in den Badezimmern maßgefertigte Waschtischkonsolen aus gebürstetem Edelstahl installiert wurden. Die Umsetzung erforderte höchste Präzision und eine enge Zusammenarbeit mit den Planern und der Bauleitung.
