Provisorische Konstruktion zur Abstützung und Verlegung von Rohrleitungen | Aurigeno | 2024

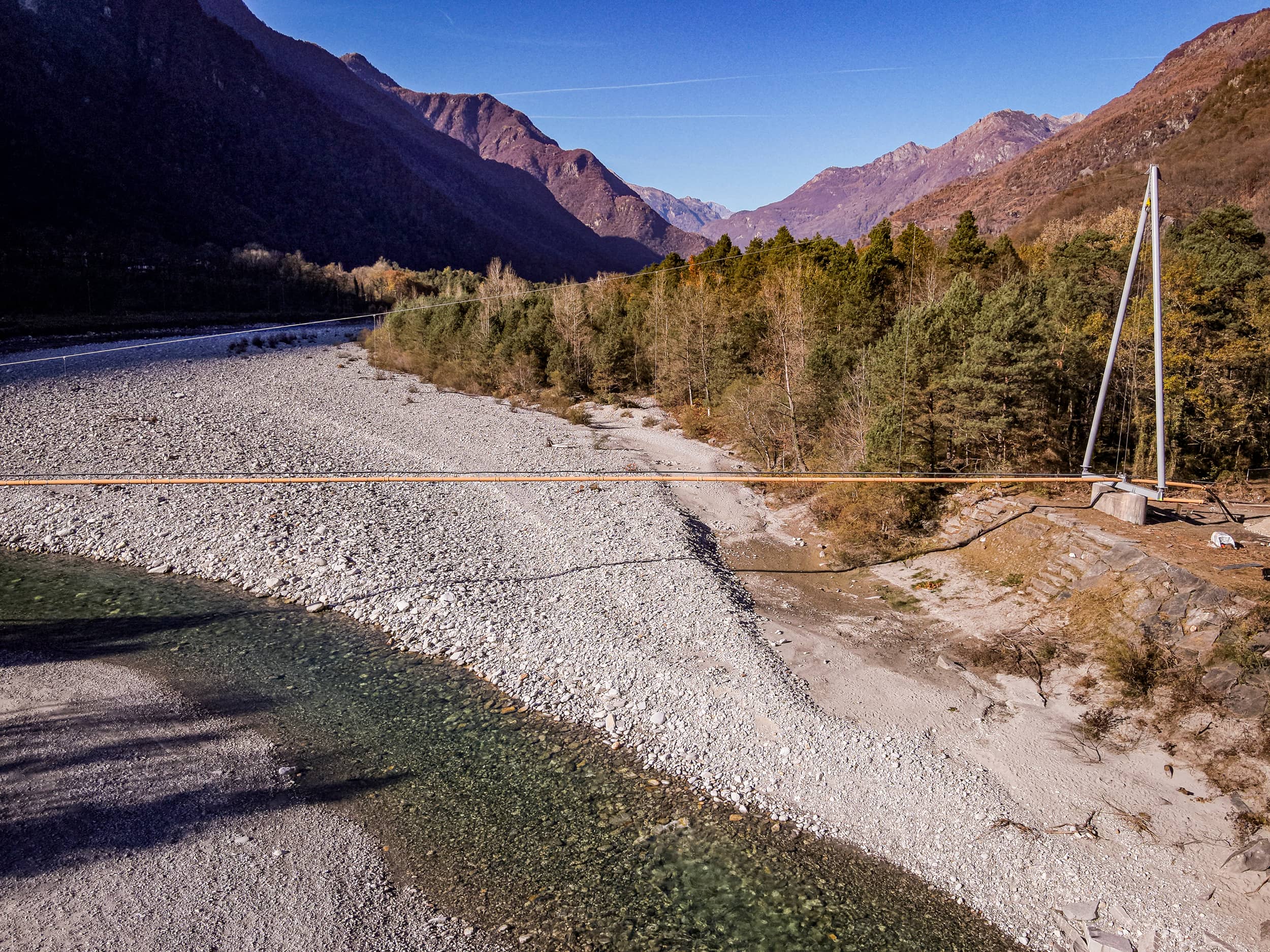

Officine Ghidoni SA hat im Auftrag des Consorzio depurazione acque del Verbano eine temporäre Tensostruktur von 170 Metern Länge für die Unterstützung und Verlegung von Rohrleitungen realisiert. Das Projekt zeichnet sich durch hohe strukturelle Komplexität und präzise Ausführung aus und gewährleistet Stabilität, Anpassungsfähigkeit und Sicherheit in jeder Montagephase.
Hochleistungs-Tensostruktur zur Unterstützung von Anlagenkomponenten

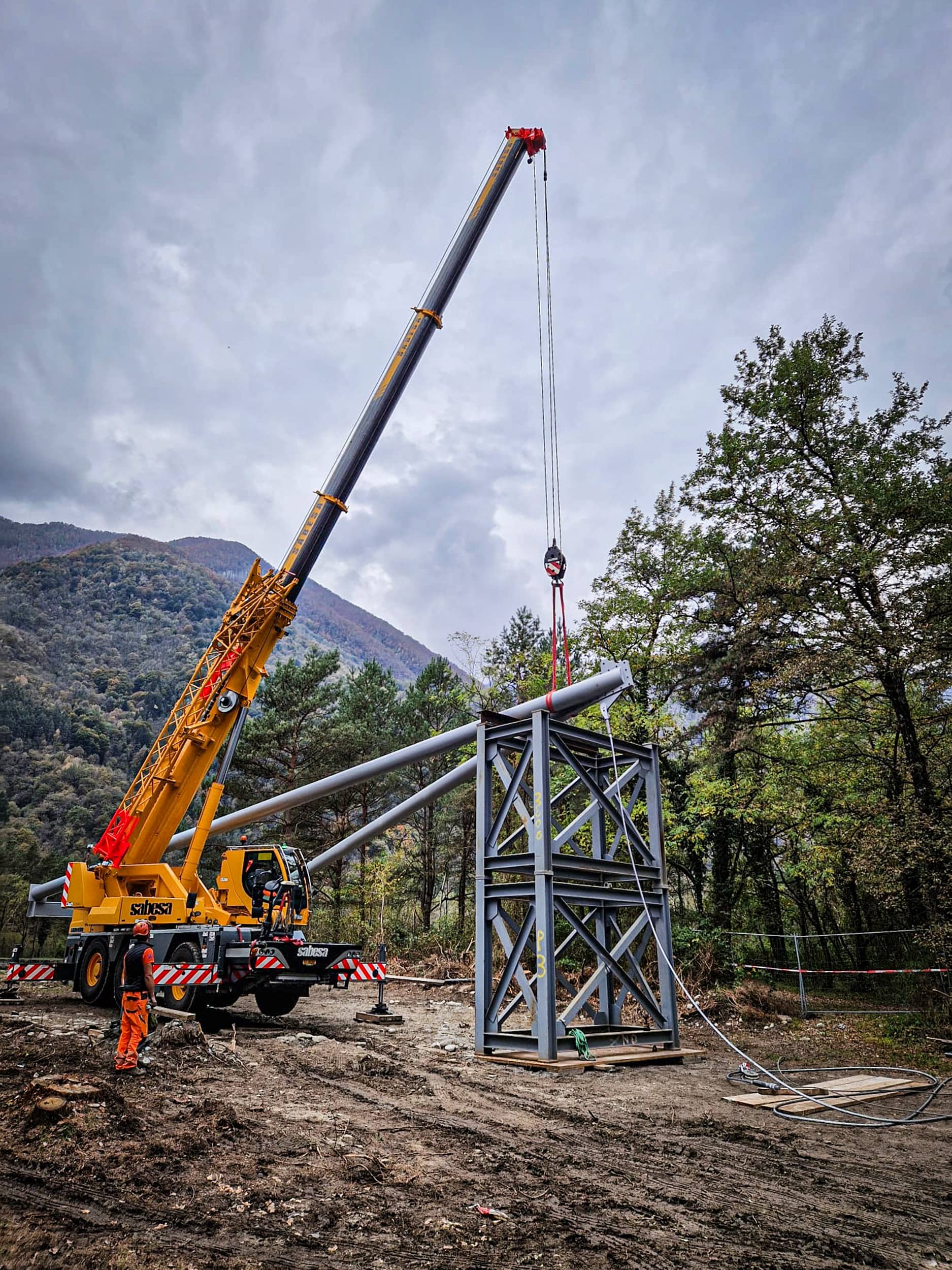

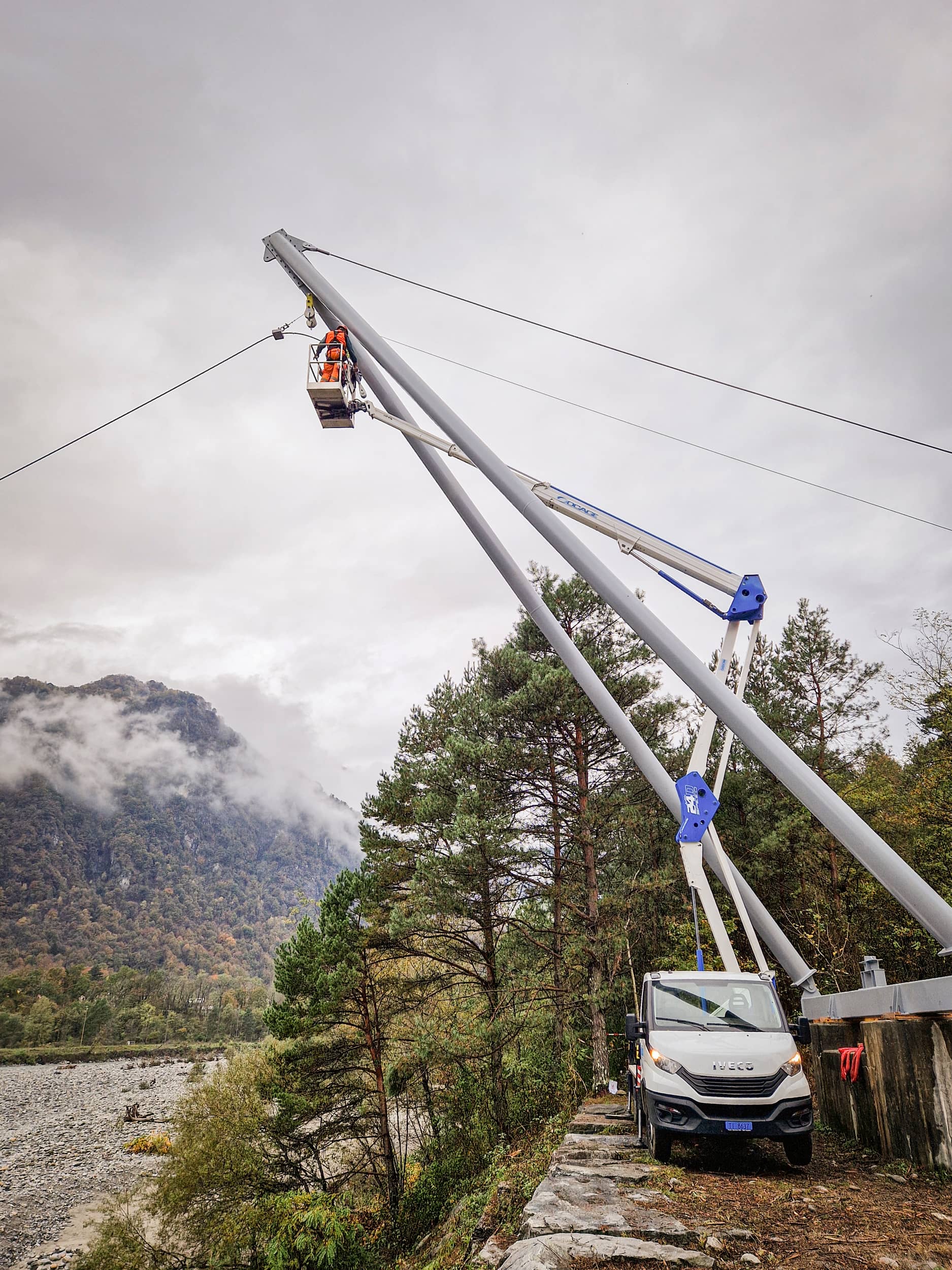

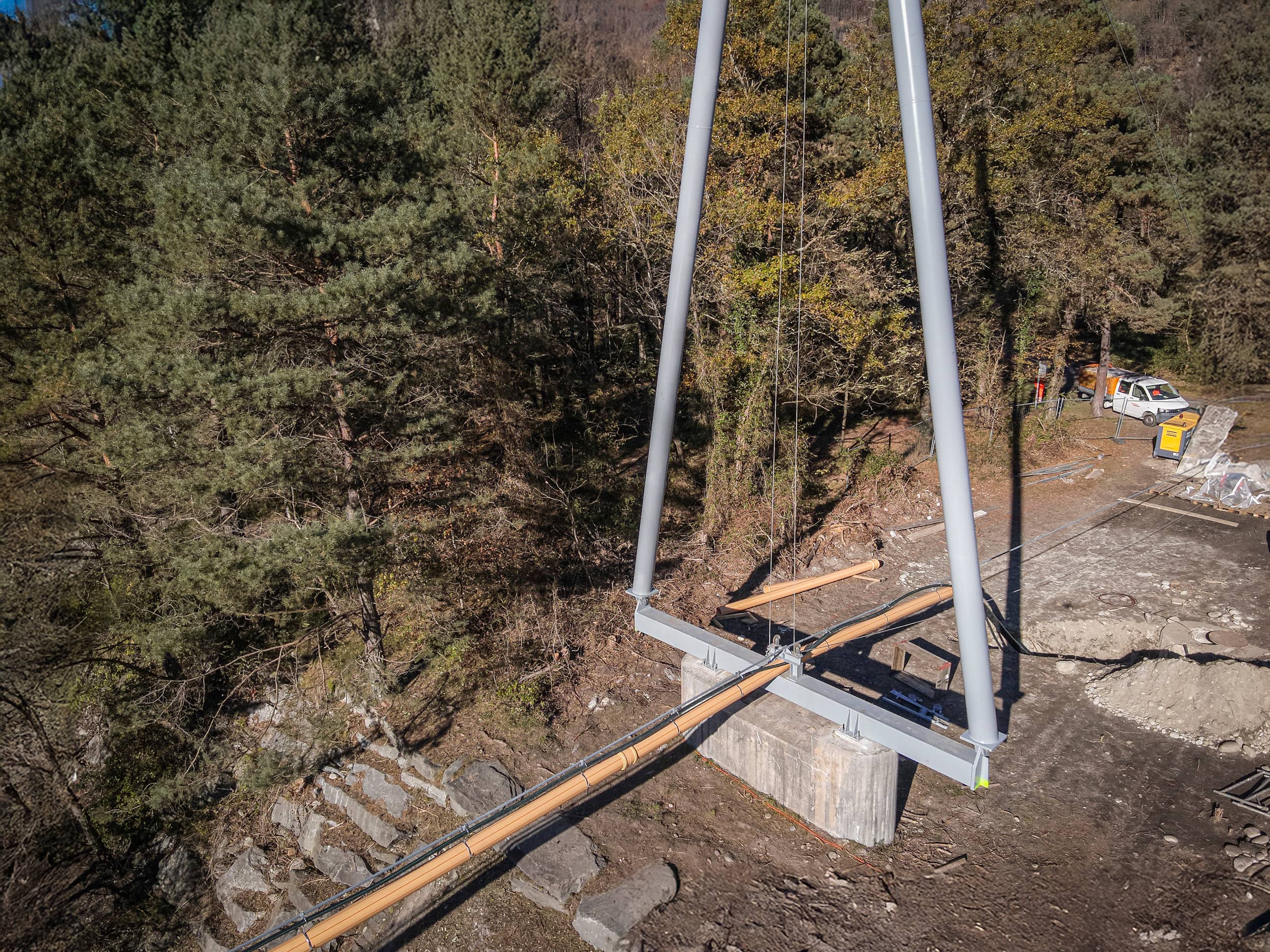

Die provisorische Struktur wurde speziell entwickelt, um die Anforderungen an die Unterstützung während der Rohrverlegung in einem technisch komplexen Umfeld zu erfüllen. Das Tragwerk besteht aus einem Kabelträger, bestehend aus einem oberen Tragkabel und einem unteren Stabilisierungskabel, die durch vertikale Hängungen verbunden sind. Diese Konfiguration erlaubt eine optimale Lastverteilung entlang der gesamten Länge der Konstruktion. Die Metallbaukonstruktion, bestehend aus Ständern und Portalen, wurde so ausgelegt, dass die korrekte Geometrie der Kabel entsprechend der Vorspannung und des Kettenlinienprofils erhalten bleibt. Die verwendeten Materialien – spiralgestrickte Kabel – garantieren hohe mechanische Festigkeit, Flexibilität und Langlebigkeit.
Nichtlineare Modellierung und geometrische Präzision
Alle Phasen der Verlegung und Vorspannung wurden mithilfe nichtlinearer Berechnungen geplant, die entscheidend sind, um die Übereinstimmung zwischen dem theoretischen und dem realen Strukturprofil sicherzustellen. Dieser Ansatz ermöglichte eine präzise Kontrolle der Kabelverformungen und der Kraftverteilung, wodurch die Toleranzen bei der Montage auf ein Minimum reduziert wurden. Das Projekt erforderte eine enge Zusammenarbeit zwischen Ausführungsplanung, Produktion und Installation, mit kontinuierlicher Kontrolle der geometrischen und spannungsmäßigen Parameter. Officine Ghidoni betreute den gesamten Prozess von der Ausführungsplanung über die Lieferung bis hin zur Montage und garantierte dabei Qualität und Zuverlässigkeit in jeder Phase.
