Verbindungsbrücke SBB Bahnhof | Lugano | 2015

Fussgängerbrücke zur Verbindung der die beiden Bahnhöfe von Lugano, parallel zur Strasse zwischen den beiden Bahnhöfen. Ausgehend von der bestehenden Brücke vor dem SBB-Bahnhof (teilweise Abgebrochen) gelangt man über den neuen Teil der Brücke direkt zum FLP-Bahnhof.

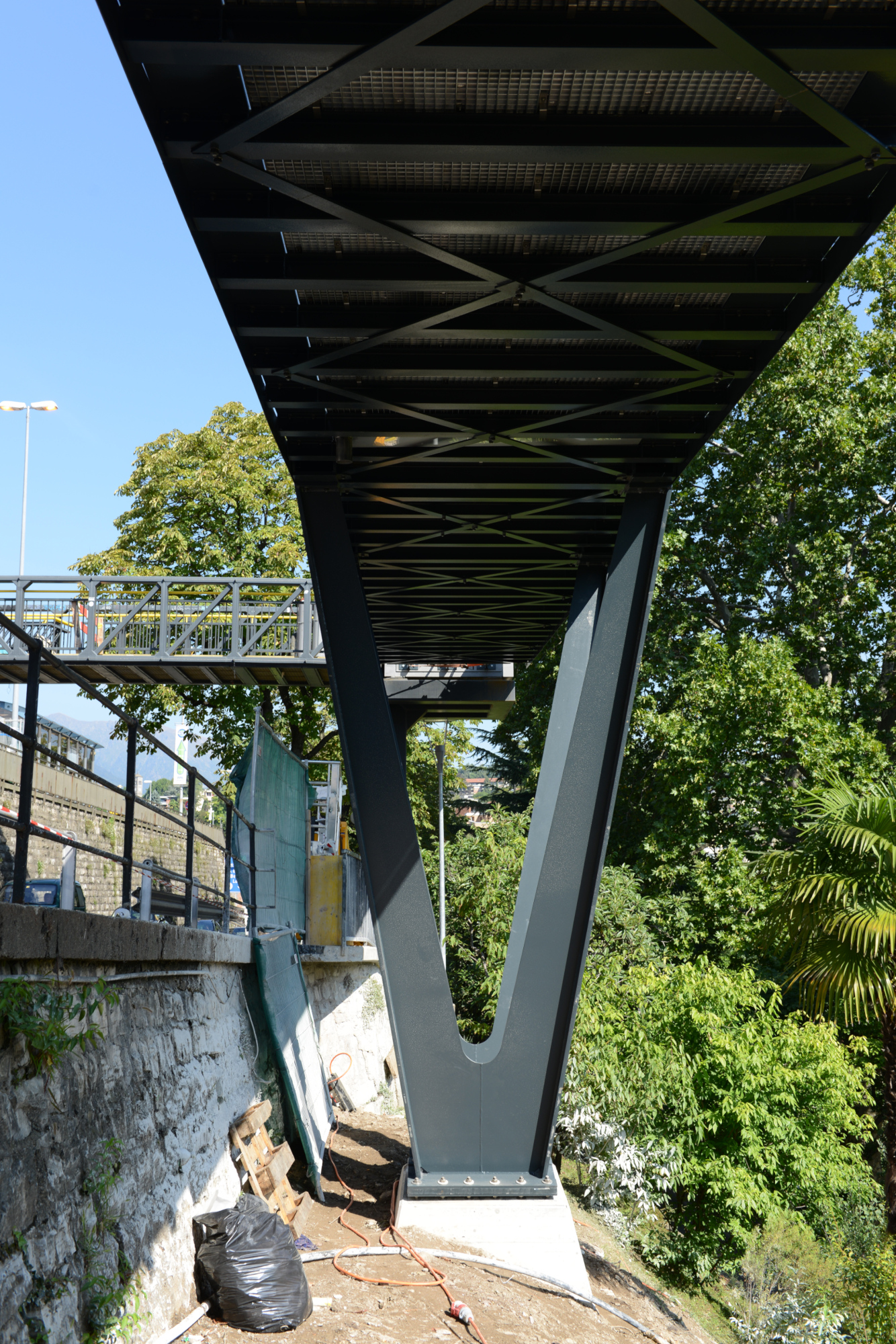

Das Projekt umfasst 2 HEA 900-Profile, die durch 600 mm HEA 120 und 10 mm dicken Platten verbunden und verspannt werden. Die Fussgängerbrücke ist in zwei Abschnitte unterteilt, von denen einer zwei "V" -Stützen trägt und mit dem bestehenden Brückenteil verbunden ist und der andere, der mit dem ersten abschnitt verschraubt ist, ist am Rande mit zwei Platten verbunden die mit Stift an den Sockeln verankert sind. Der Gehweg besteht aus tragenden Gittern (0,6 x 2 m) FlachBlech (das ganze ist feuererzinkt) mit einer rutschfesten Harzbeschichtung.

Technische Eigenschaften

Stahlbau-Fussgängerbrücke mit den folgenden Massen: Breite 2,6 Meter, Länge 44 Meter, Bodenbreite 2 m, Gewicht 32 Tonnen.
