Fussgängerbrücke | Landquart | 2017
Es handelt sich um eine Metallbrücke, bestehend aus geschweissten Verbundträgern, die mittels orthotropen Platten verbunden sind.
Als Teil der Vervollständigung des Rhätischen Radwegenetzes, muss dieser Steg über den Fluss Landquart nicht nur den nicht-motorisierten Verkehr (Fahrräder und Fussgänger) tragen, sondern auch die Durchfahrt von Reinigungs- und Schneeräumfahrzeugen ermöglichen.

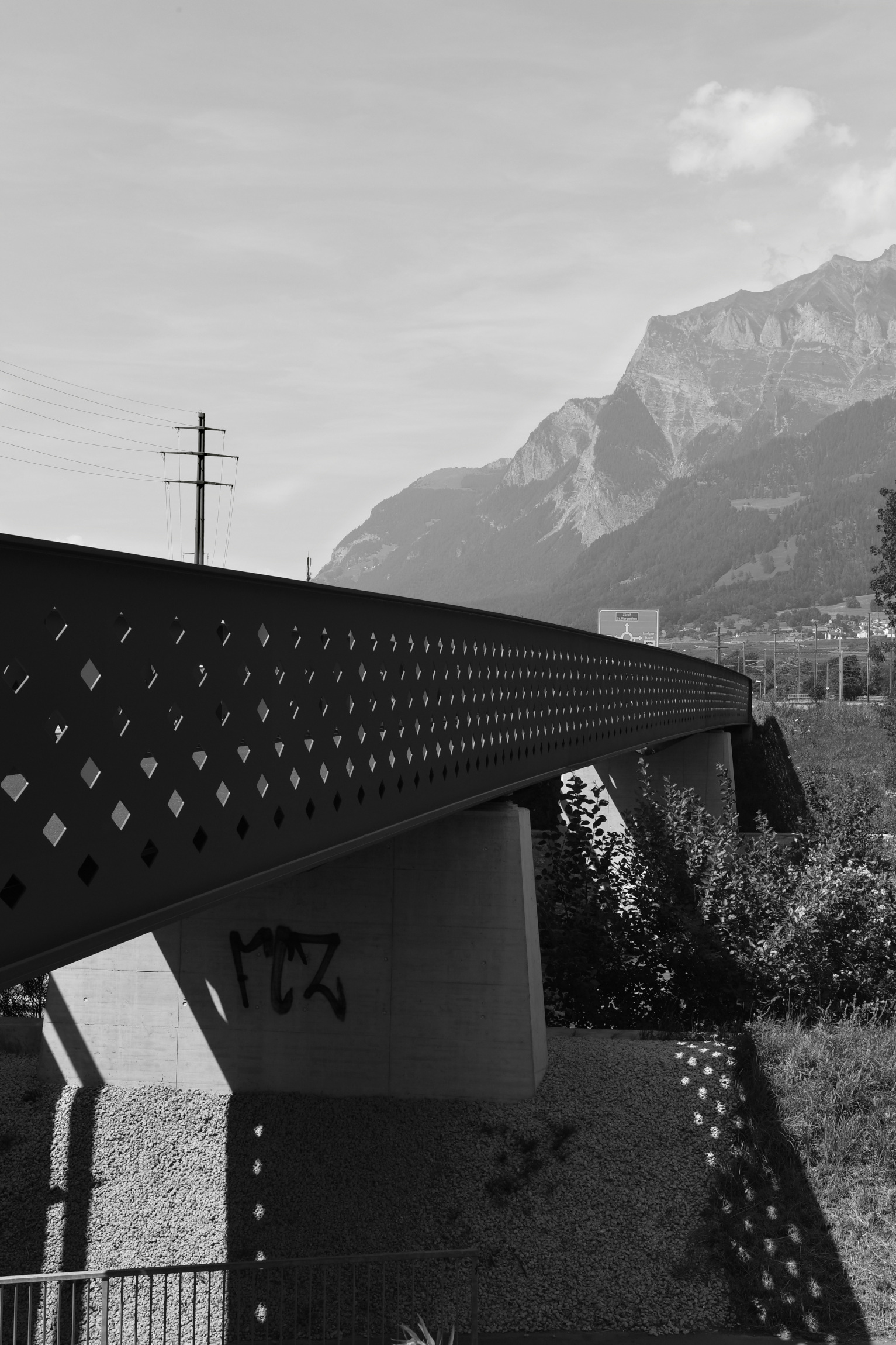

Die Brücke stütz sich auf den Widerlagern und zwei Zwischenpfeilern ab, die sich am Rande des Flussbettes befinden und in einem Abstand von 36 Metern zueinanderstehen. Sie wird von zwei seitlichen, zusammengeschweissten Verbundträgern unterstützt, deren Stege rautenförmige in unterschiedlichen Grössen und Distanzen gelocht wurden, um einen ästhetischen speziellen Effekt zu erzielen. Diese Träger sind mit der Struktur der orthortopen Fahrbahn verbunden, respektive bestehen aus einem Brückenbalken aus Blech der auf der unteren Seite mit Längsnähten versteift wurde. Dank dieser speziellen Art von Konstruktion, besteht die Struktur der Brücke ausschliesslich aus Stahl und wurde lediglich mit einer feinen bituminösen Schicht auf der Fahrbahnfläche verkleidet.
Nachdem das dreidimensionale Modell kreiert war, wurde die Struktur in der Werkstatt in Riazzino in drei Teilen von je ca. 24 Tonnen hergestellt, beendet und mit der kompletten Oberflächenbehandlung versehen. Diese drei Teile wurden dann mittels Spezialtransporten über die A13 zur Baustelle gefahren. Hier sind sie mit zwei Autokranen, die auf der Brücke der danebenliegenden Autobahn aufstützen, in zwei Nächten und während der dafür vorgesehenen Schliessung der Autobahn, angehoben und in die Montageposition auf provisorische Stützen versetzt worden. Es folgte deren Verbindung mittels Schweissung der beiden Verbindungsstücke, um ein Einzelteil zu formen. Die geschweissten Verbindungsstücke wurden nachträglich gestrichen und die definitiven Stützen eingemauert, bevor die bituminöse Verkleidung der befahrbaren Oberfläche vorgenommen wurde.
Technische Eigenschaften
- Gewicht 72 t
- Länge 72 m
- Breite 4.2 m
- Höhe 1.6 m
