Passerella tecnica Tana | Mendrisio | 2016
Passerella ad arco formata da due tralicci.
Si tratta di una passerella di servizio inserita nella ristrutturazione dello svincolo autostradale di Mendrisio con lo scopo di sovrapassare il tracciato ferroviario FFS con delle condotte.
La struttura, che appoggia su due pile, è formata da due archi tralicciati in tubolari laminati a caldo e da due ordini di travi trasversali. Sul primo ordine di traverse, in basso, appoggiano un piano di calpestio in lamiera grecata disposta logitudinalmente. Sul secondo ordine di traverse sono sospese le condotte per l’acqua in acciao inossidabile e i tubi fodera per i cavi elettrici e la fibbra ottica e sulla loro parte superiore appoggia un grigliato che forma l’accesso per interventi di manutezione.
Lateralmente, sul lato interno della struttura, la passerella è tamponata con delle lamiere grecate poste verticalmente.

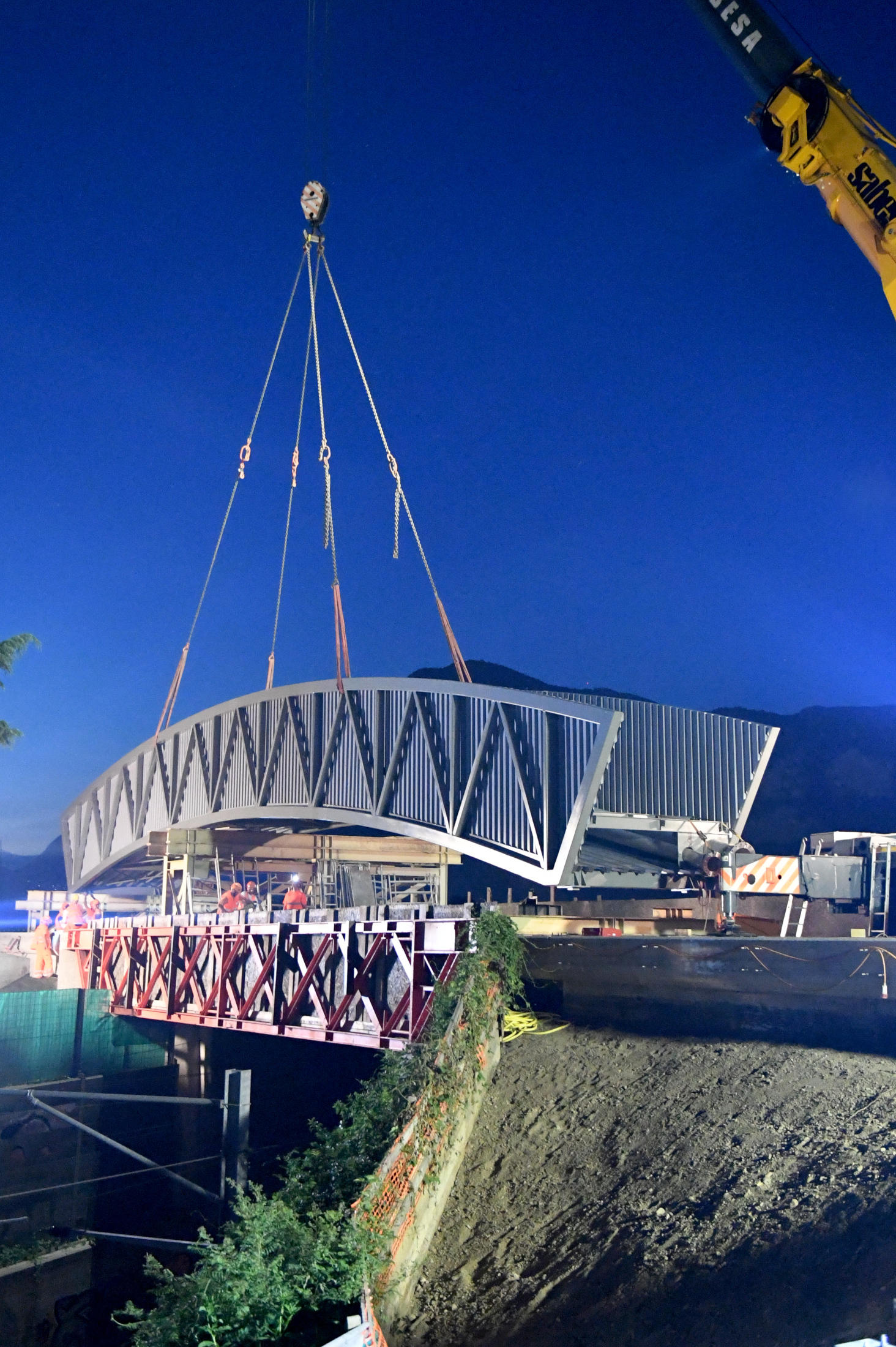

Praticamente tutta la struttura ed il tamponamemto è stato assiemato a in officina ma per il trasporto è stato necessario formare due tronconi poi stati assiemati e saldati a piè d’opera utilizzando un’apposita struttura ausiliaria.
Il tratamento di superficie: classe C3 secondo EN 12944.
Careatteristiche tecniche
Dimensioni:
- Lunghezza 32 m
- Altezza totale 5 m
- Larghezza 3,4 m
Peso struttura sollevata =25 ton
Peso finale passerella comprensiva di grigliati 35 ton circa
Tubazioni per impiantistica:
- Acqua potabile da DN250 in inox
- Acqua potabile da DN400 in inox
- 4 tubazioni in PE Ø214/195 mm per condotte
- 2 tubazioni PE Ø163/148 mm per tracciato cavi
- 1 tubazione PE Ø163/148 mm per fibra ottica
Oggetto | Passerella tecnica zona Tana |
---|---|
Luogo | Mendrisio | Genere |
Passerelle ciclopedonali |
Anno | 2016 |
Committente | Consorzio ARM Acquedotto Regionale Mendrisiotto | Mendrisio |
Ingegnere | Consorzio NDRISIOME 2014 c/o Comal SA |
Direzione lavori | Consorzio NDRISIOME 2014 c/o Comal SA |
Tonnellate di acciaio | 35 |
